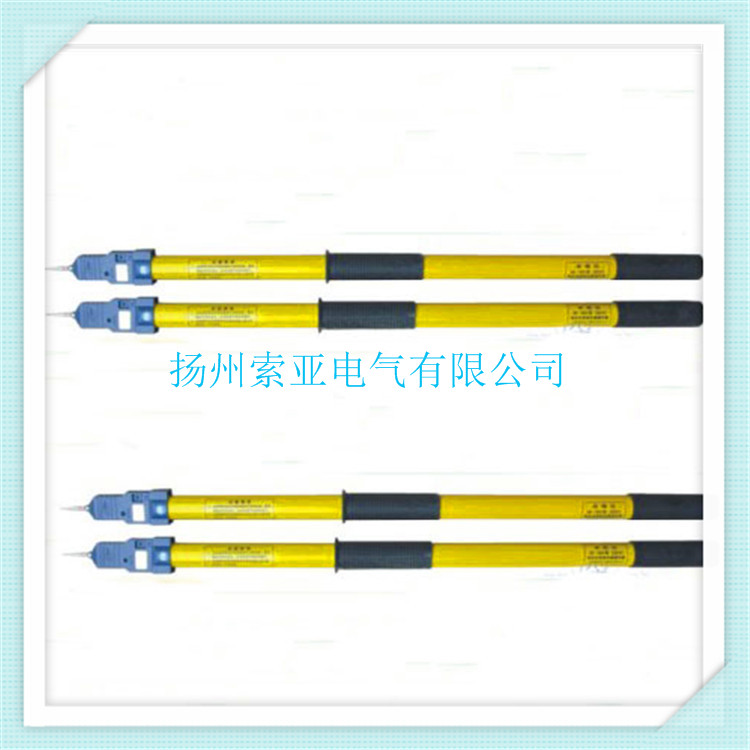

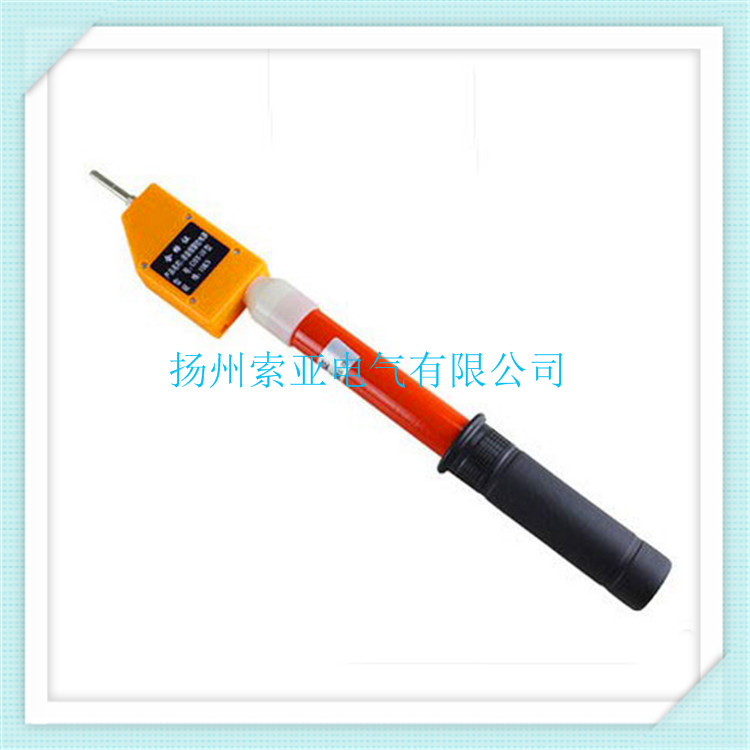

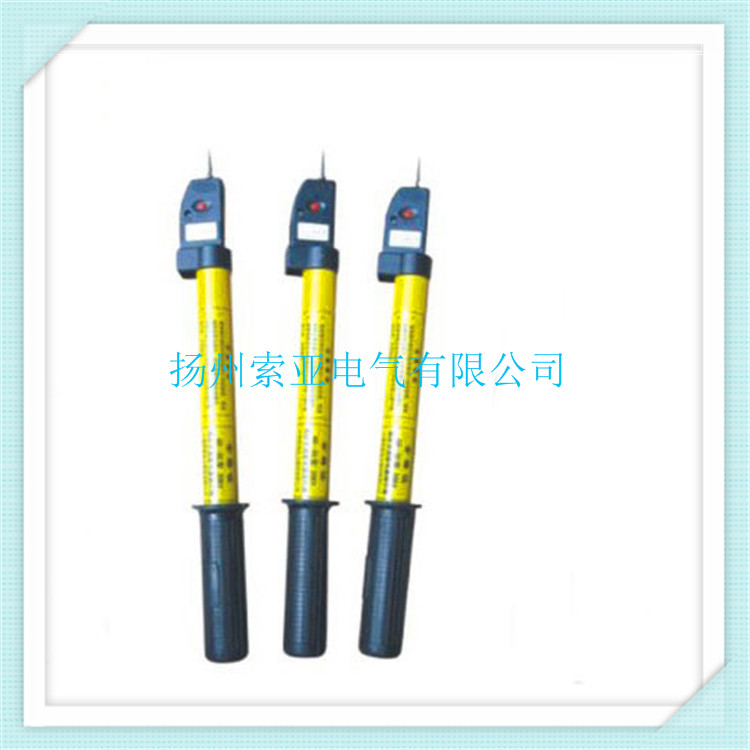

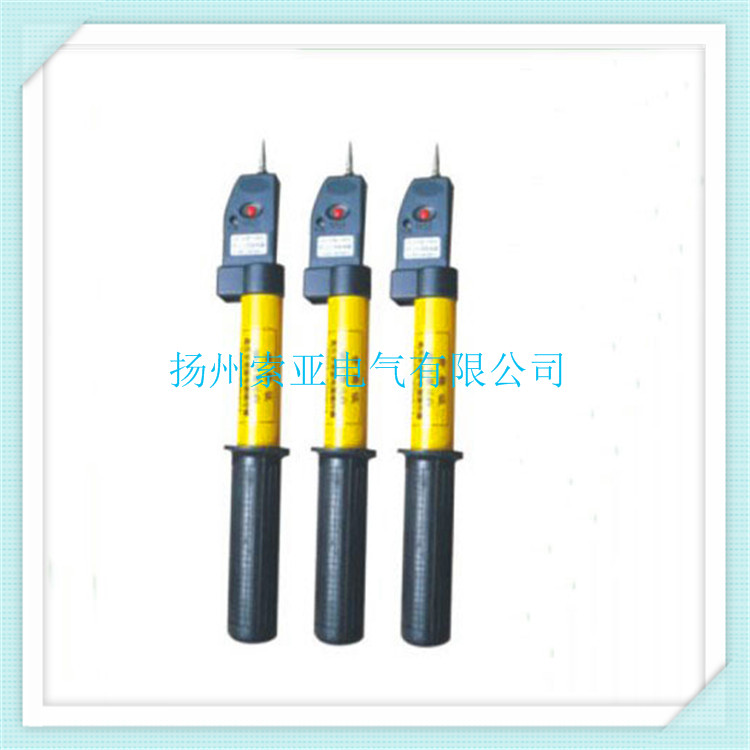

        高壓驗電器，英文名稱:High-pressure electroscope。由電子集成電路制成的聲光批示 ，性能穩定、可靠。具有全電路自檢功能和抗干擾性強等特點。GD 系列高壓驗電器適用于 220V-500V 、6KV 、10KV 、35KV 、110KV 、220KV 、500KV 交流輸配電線路和設備的驗電，無論是白天或夜晚、室內變電所站或室外架空線上，都能正確、可靠地為您服務，是電力系統和工礦企業電氣部門必備的安全用具。



儀器名稱

高壓驗電器，英文名稱:High-pressure electroscope。





分類

按照適用電壓等級可分為:0.1-10KV驗電器、6KV、10KV驗電器、35KV、66KV驗電器、110KV、220KV驗電器、500KV驗電器。

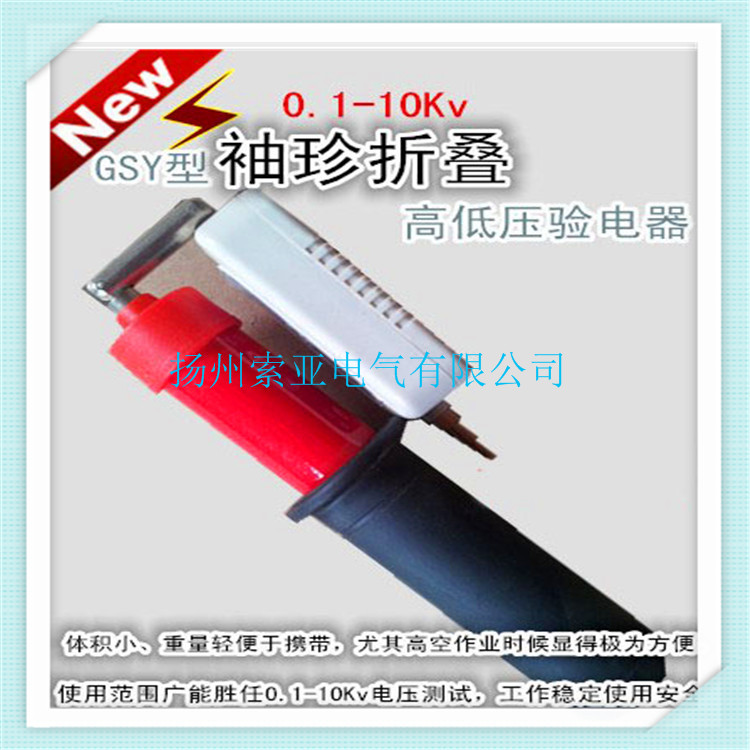

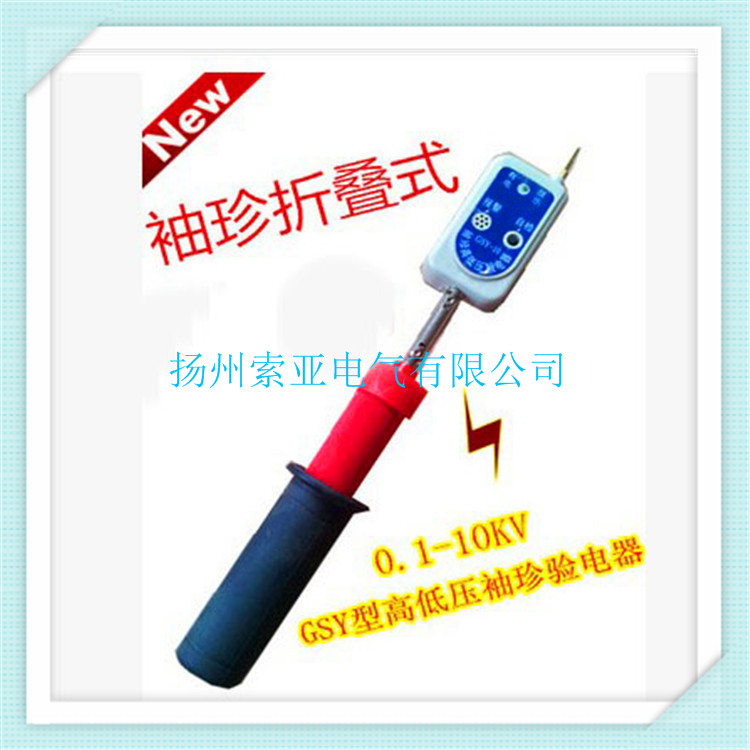

按照型號可分為:GDY聲光型高壓驗電器、GD聲光型高壓驗電器、GSY聲光型高壓驗電器、YD語言型高壓驗電器、GDY-F防雨型高壓驗電器、GDY-C風車式高壓驗電器、GDY-S繩式高壓驗電器。



技術參數

(1)6KV高壓驗電器

有效絕緣長度:840mm 手柄長度:120mm 節數:5 護環直徑:55mm 接觸電極長度:40mm

(2)10KV高壓驗電器

有效絕緣長度:840mm 手柄長度:120mm 節數:5 護環直徑:55mm 接觸電極長度:40mm

(3)35KV高壓驗電器

有效絕緣長度:1870mm 手柄長度:120mm 節數:5 護環直徑:57mm 接觸電極長度:50mm

(4)110KV高壓驗電器

適用電壓等級:110KV 回態長度60cm 伸態長度200cm

(5)220KV高壓驗電器

適用電壓等級:220KV 回態長度80cm 伸態長度300cm

(6)500KV高壓驗電器

適用電壓等級:500KV 回態長度160cm 伸態長度720cm



特點

通過檢測流過驗電器對地雜散電容中的電流，檢驗設備、線路是否帶電的裝置。本品各部分的聯接牢固、可靠、指示器密封完好，表面光滑、平整、指示器上的標志完整。絕緣桿表面清潔、光滑。攜帶方便、驗電靈敏度高、不受強電場干擾、具備全電路自檢功能、待機時間長等特點。



使用范圍

額定頻率:50HZ

電壓等級:6KV、10KV、35KV、110KV、220KV、330KV、500KV交流電壓，作直接接觸式驗電用。

啟動電壓:高壓電極由金屬球體構成，在1m的空間范圍內不應放置其他物體，將驗電器的接觸電極與一極接地的交流電壓的高壓電極相接觸，逐漸升高高壓電極的電壓，當驗電器發出"電壓存在"信號，如"聲光"指示時，記錄此時的起動電壓，如該電壓在(0.15~0.4)倍額定電壓之間，則認為通過。



注意事項

使用驗電器時必須注意其額定電壓和被檢驗電氣設備的電壓等級相適應，否則可能會危及驗電操作人員的人身安全或造成誤判斷。驗電時操作人員應戴絕緣手套，手握在罩護環以下的握手部位，先在有電設備上進行檢驗，檢驗時應漸漸將驗電器移近帶電設備至發光或發聲時止，以確認驗電器性能完好，有自檢系統的驗電器應先撳動自檢鈕確認驗電器完好，然后再在需要進行驗電的設備上檢測，檢測時也應漸漸將驗電器移近待測設備，直至觸及設備導電部位，此過程若一直無聲、光指示，則可判定該設備不帶電，反之，如在移近過程中突然發光或發聲，即認為該設備帶電，即可停止移近，結束驗電。 另外，風車型驗電器只適用于戶內或戶外良好天氣下使用，凡雨、雪等環境條件下，禁止使用。

(1)用高壓驗電器進行測試時，必須戴上符合要求的絕緣手套;不可一個人單獨測試，身旁必須有人監護;測試時，要防止發生相間或?qū)Φ囟搪肥鹿?人體與帶電體應保持足夠的安全距離，10kV高壓的安全距離為0. 7 m以上.室外使用時，天氣必須良好，雨、雪、霧及濕度較大的天氣中不宜使用普通絕緣桿的類型，以防發生危險。

(2)使用前，要按所測設備(線路)的電壓等級將絕緣棒拉伸至規定長度，選用合適型號的指示器和絕緣棒，并對指示器進行檢查，投人使用的高壓驗電器必須是經電氣試驗合格的。

(3)對回轉式高壓驗電器，使用前應把檢驗過的指示器旋接在絕緣棒上固定，并用綢布將其表面擦拭干凈，然后轉動至所需角度，以便使用時觀察方便。

(4)對電容式高壓驗電器，絕緣棒上標有紅線，紅線以上部分表示內有電容元件，且屬帶電部分，該部分要按《電業安全工作規程》的要求與臨近導體或接地體保持必要的安全距離。

(5)使用時，應特別注意手握部位不得超過護環，如圖三所示。高壓驗電器使用方法圖解

高壓驗電器使用方法圖解

(6)用回轉式高壓驗電器時，指示器的金屬觸頭應逐漸靠近被測設備(或?qū)Ь€)，一旦指示器葉片開始正常回轉，則說明該設備有電，應隨即離開被測設備。葉片不能長期回轉，以保證驗電器的使用壽命。當電纜或電容上存在殘余電荷電壓時，指示器葉片會短時緩慢轉幾圈，而后自行停轉，因此它可以準確鑒別設備是否停電。

(7)對線路的驗電應逐相進行，對聯絡用的斷路器或隔離開關或其他檢修設備驗電時，應在其進出線兩側各相分別驗電。對同桿塔架設的多層電力線路進行驗電時，先驗低壓、后驗高壓，先驗下層、后驗上層。

(8)在電容器組上驗電應待其放電完畢后再進行。

(9)每次使用完畢，在收縮絕緣棒及取下回轉指示器放人包裝袋之前，應將表面塵埃擦拭干凈，并存放在干燥通風的地方，以免受潮。回轉指示器應妥善保管，不得強烈振動或沖擊，也不準擅自調整拆裝。

(10)為保證使用安全，驗電器應每半年進行一次預防性電氣試驗。

聲光驗電

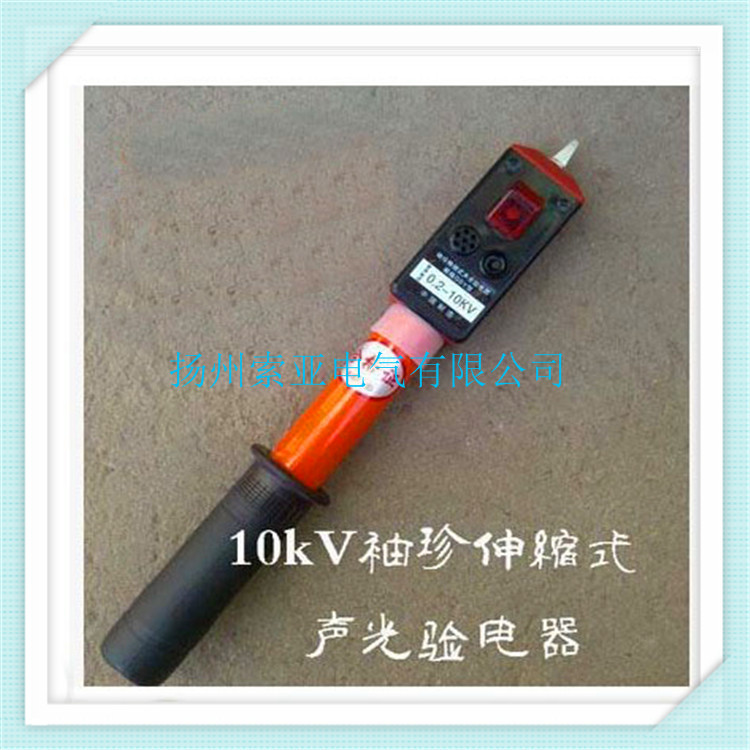

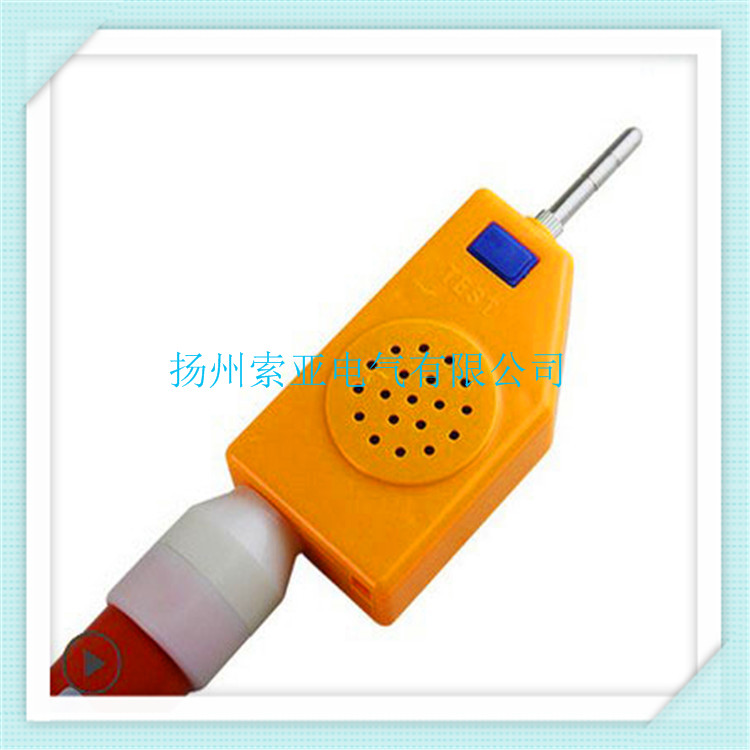

高壓聲光驗電器在電力企業，如發電廠、變電站是檢測電器設備是否帶電的專用工具,現場操作具備聲光警示，安全可靠。電源用4粒1.5伏紐扣式堿性電池，壽命長。伸縮拉桿絕緣體使用方便。功能與特點 1.檢測高壓交流線路和設備上是否有工頻電壓。 2.聲光報警，雙重顯示，確保工作安全。使用和維護 1.在使用前必須進行自檢，方法是用手指按動自檢按鈕。指示燈應有間斷閃光，它散發出間斷報警聲。說明該儀器正常。 2.進行10KV以上驗電作業時，必須執行《電業安全工作規程》工作人員戴絕緣手套、穿絕緣鞋并保證對帶電設備的安全距離。 3.工作人員在使用時，要手握絕緣桿最下邊部分，以確保絕緣桿的有效長度，并根據《電業安全工作規程》的規定，先在有電設施上進行檢驗，驗證驗電器確實性能完好，方能使用。 4.驗電器應定期做絕緣耐壓試驗、啟動試驗。潮濕地方三個月，干燥地方半年。如發現該產品不可靠應停止使用。 5.雨天、霧天不得使用。 6.驗電器應存放在干燥、通風無腐蝕氣體的場所。

作用組成

高壓驗電器主要用來檢測高壓架空線路、電纜線路、高壓用電設備是否帶電。高壓驗電器的主要類型有發光型高壓驗電器、聲光型高壓驗電器、高壓電磁感應旋轉驗電器。

1、發光型高壓驗電器

發光型高壓驗電器由握柄、護環、緊固螺釘、氖管窗、氖管和金屬探針(鉤)等部分組成。

2、聲光型高壓驗電器

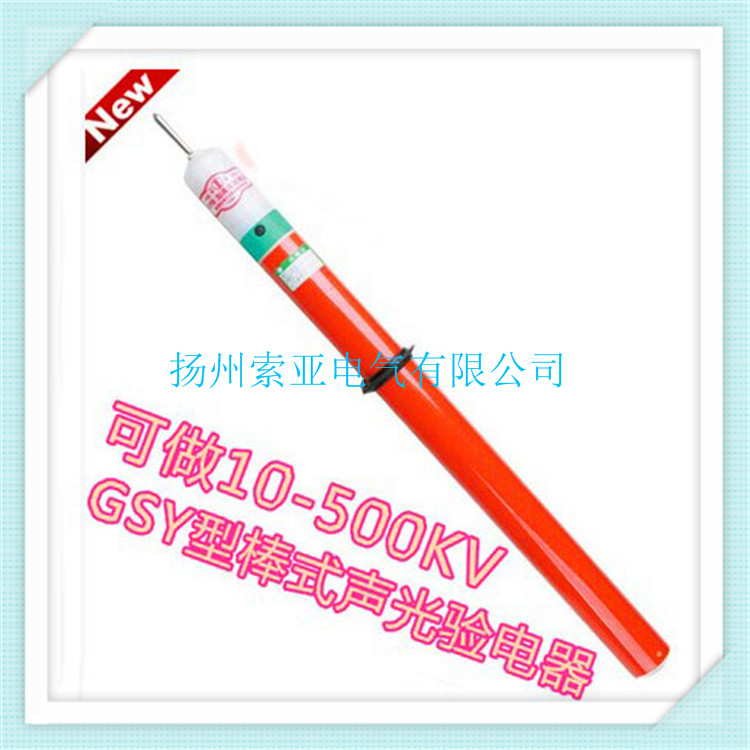

廣泛使用的棒狀伸縮型高壓驗電器。棒狀伸縮型高壓驗電器是根據國內電業部門要求，在吸取國內外各驗電器優點基礎上研制的"聲光雙重顯示"型驗電器，它具有以下優點:

驗電靈敏性高。不受陽光、噪聲影響，白天黑夜戶內戶外均可使用;抗干擾性強，內設過壓保護，溫度自動補償，具備全電路自檢功能;內設電子自動開關，電路采用集成電路屏蔽，保證在高電壓、強電場下集成電路安全可靠地工作;產品報警時發出"請勿靠近，有電危險"的警告聲音，簡單明了，避免了工作人員的誤操作，保障了人身安全;驗電器外殼為ABS工程塑料，伸縮操作桿由環氧樹脂玻璃鋼管制造;產品結構一體，使用存放方便。

高壓驗電器性能檢驗專用工具:

電容型高壓聲光驗電器的檢驗依據按照電力系統的要求以及產品安全性進行電器的啟動電壓試驗進行測試。主要是對儀器部分進行等效電壓升壓的方式進行額定電壓0.15-0.4倍的啟動電壓試驗。

一般電器啟動電壓試驗采用工頻信號發生器進行檢驗，而絕緣操作手桿則采用工頻升壓試驗裝置進行工頻耐壓試驗進行檢驗。每個電壓等級都有固定的檢驗方法。

檢驗依據:DL740-2000技術規定。
